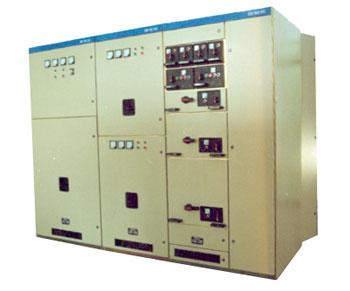

GCD型低壓抽出式開關柜
一、概述
GCD型低壓抽出式配電柜，系電力部電力規劃設計管理局立項開發的產品，由華北電力設計院與我廠聯合研制，專為大型發電機組低壓廠用電配套。該柜考慮低壓廠用電的特點，選用國內生產的***新元器件并可配置中性點不接地系統的接地故障檢測裝置。也可根據用戶需要，選用施耐德的低壓電器元件。該柜抽屜單元采用特制鋁合金導軌，具有安全可靠、抽屜抽插靈活、互換性強、美觀實用等特點。zj****鑒定認為：“該產品結構達到國內生產的******產品的xj****水平”。該產品可用于三相交流50～60HZ，380V、660V電力系統。也適用于其它工礦企業的配電使用。
二、使用條件
周圍空氣溫度不高于＋40° C，并且在24h內其平均溫度不高于＋35° C，周圍空氣溫度的下限為－5° C。
大氣條件：空氣清潔，相對濕度在***高溫度為＋40° C時不超過50％，在較低溫度時允許有較高的相對濕度，例如：＋20° C時為90％，但允許由于溫度的變化偶然地出現適度的凝露。
海拔高度不超過2000m。
設備安裝的傾斜度不得超過5度。
開關柜適合于以下溫度下運輸和儲存：－25° C～＋55° C，在短時間內（不超過24h）不超過＋70° C。
對于不符合以上正常使用條件或有特殊要求的，用戶應與制造廠協商解決。
三、主要技術參數
該柜采用組裝式結構。
主電路額定絕緣電壓為500V、1000V。
額定工作電壓：主電路為交流380V、660V，輔助電路為交流380V、220V，直流220V、110V。
水平母線額定電流***大為3150A；受電回路額定工作電流***大為3150A；饋電回路額定工作電流***大為630A。
水平母線額定短時耐受電流（有效值、1S）為15KA、30KA、50KA，水平母線額定峰值耐受電流為30KA、63KA、105KA。進線單元、饋電單元、電動機控制單元及垂直母線所能承受的額定短時耐受電流及額定峰值耐受電流不低于水平母線的額定短時耐受電流和額定峰值耐受電流。
本開關柜執行ZBK36001《低壓抽出式成套開關設備》標準，也符合IEC439《低壓成套開關設備和控制設備》的有關條款。
開關柜的符合等級為IP30，如用戶提出更高要求時也可協商解決。
四、結構
本產品的基本框架為組合裝配式結構，由側框和橫梁用螺釘聯接而成，有較高的機械強度。
框架與零部件均采用螺釘聯接，從而可避免焊接變形及應力。
框架的立柱以20mm為模數開孔，各功能單元可根據所裝電器元件的情況，其小室高度可以以120（80）mm為模數進行調整。
各功能單元相互隔離，可防止故障的擴大，當抽屜抽出柜外時柜內帶電體均不外露，安全可靠。
抽屜導軌采用新型的三節式導軌。該導軌承載能力強，抽屜抽出后不必取下即可維修；配合精度高，能保證一、二次觸頭準確定位；功能單元抽插時有工作、試驗和分離三個明顯的位置，各位置均有機械定位裝置；功能單元有良好的互換性。
產品分離墻式（雙面維護）和靠墻式兩種安裝。產品的頂部為水平母線室，左前方為功能單元隔室，左后方為垂直母線室，右側為電纜室。
五、外形及安裝尺寸（見圖）
離墻式產品的外形尺寸和安裝尺寸見表
B C Z
1000 － 1000
800 240 1000
800 240 600
600 0 1000
靠強式GCD開關柜（背后為封板）的基本尺寸見下表：
2為一般抽屜方案，如單元抽屜元件數較多，接線端子數多，建議用2尺寸。
3為裝ME－630至1600的方案。
序號 B C Z
1 800 240 600（500）
2 900 340 600（500）
3 1000 400 800
